Jak pásy z PTFE s výztuží zlepšují výkon v průmyslových aplikacích

Pásy z PTFE s výztuží patří v moderním průmyslu mezi velmi užitečné materiály. Pomáhají zlepšit výkon strojů a linek díky kombinaci vlastností, které běžné materiály často nemají. PTFE (často známé jako Teflon) je odolné vůči vysokým i velmi nízkým teplotám, dobře snáší chemikálie a má výborný nepřilnavý povrch. Když se k PTFE přidá výztuž (skelná vlákna, aramid, uhlík nebo bronz), pás získá vyšší pevnost a lépe drží tvar, což je pro náročné provozy zásadní.

V místech, kde by klasické dopravní pásy dávno přestaly fungovat – třeba v horkých pecích, mrazicích komorách nebo při kontaktu s agresivní chemií a lepivými směsmi – PTFE pásy s výztuží vydrží a často pomohou zrychlit a zklidnit celý proces. Díky nim linka běží plynuleji, je méně odstávek a zařízení vydrží déle. To se nakonec projeví i na nižších nákladech a vyšší efektivitě výroby.

Co jsou PTFE pásy s výztuží a jak fungují v průmyslových aplikacích

PTFE pásy s výztuží nejsou obyčejné pásy. Jde o technické řešení určené do těžkých podmínek. Spolehlivost je daná tím, jak PTFE funguje po chemické stránce, a jak výztuž pomáhá po mechanické stránce.

Jaký je chemický základ a struktura PTFE

PTFE znamená polytetrafluorethylen. Je to syntetický polymer složený hlavně z uhlíku a fluoru. Vyrábí se polymerizací tetrafluorethylenu a výsledkem je materiál s velmi vysokou chemickou i tepelnou stálostí. Důvodem jsou velmi silné vazby mezi uhlíkem a fluorem.

PTFE má lineární řetězec uhlíku a každý uhlík je „zakrytý“ atomy fluoru. Tato fluorová vrstva vytváří povrch, který odpuzuje vodu, téměř nereaguje s jinými látkami a dobře odolává chemikáliím. PTFE tak zvládá silné kyseliny, zásady i rozpouštědla, často i při vyšších teplotách. Nepřilnavost souvisí s nízkou povrchovou energií, takže se na něj většina látek chytá jen těžko. Zároveň má velmi nízké tření, často kolem 0,08 až 0,10, takže patří mezi nejkluznější materiály.

Jaká je role výztuže ve složení pásů z PTFE

Čistý PTFE je skvělý z hlediska nepřilnavosti a chemické odolnosti, ale jeho pevnost není tak vysoká a při zatížení se může rychleji opotřebovat. Proto se používá výztuž, která pásu dodá potřebnou pevnost a stabilitu. Jako nosná vrstva se často používají:

• skelná tkanina (skelná vlákna),
• aramidová tkanina (např. Kevlar, Nomex),
• uhlík,
• bronz.

Výztuž pomáhá tomu, aby se pás méně vytahoval, neprověšoval se a lépe držel rozměr, hlavně při vysokých teplotách a zatížení. Zvyšuje také odolnost proti oděru a propíchnutí, takže pás vydrží déle. Plnidla jako uhlík nebo bronz mohou navíc zlepšit vedení tepla a snížit „studený tok“ (creep), tedy pomalou deformaci při dlouhodobém zatížení. Konkrétní výztuž se volí podle toho, co aplikace potřebuje (pevnost, odolnost, teplota, opotřebení).

V čem se liší výztužené pásy z PTFE od běžných pásů

Rozdíl mezi výztuženými PTFE pásy a běžnými pásy (pryž, PVC) je velký, hlavně v těžkých podmínkách. Běžné pásy jsou vhodné do mnoha provozů, ale v extrému se jejich limity projeví rychle.

Typické rozdíly:

Vlastnost	Běžné pásy (pryž/PVC)	PTFE pásy s výztuží
Dlouhodobá teplota	cca 100-150 °C	až cca 260 °C (krátkodobě i víc)
Chování v mrazu	často tuhnou/křehnou	fungují i kolem -190 °C
Nepřilnavost	často jen s nátěrem, který se opotřebí	přirozeně nepřilnavé
Chemická odolnost	omezená	velmi vysoká (většina chemikálií)
Čištění a odstávky	často složitější	rychlejší čištění, méně odstávek

PTFE pásy s výztuží jsou tak vhodné tam, kde je potřeba spolehlivost a stabilní provoz i při teple, mrazu, chemii a lepivých materiálech.

Klíčové vlastnosti pásů z PTFE s výztuží rozhodující pro výkon

Výkon těchto pásů stojí na několika vlastnostech, které spolu dobře fungují. Díky tomu jsou pásy stabilní, odolné a často i jednodušší na údržbu.

Tepelná stabilita a provozní teploty PTFE pásů

Jedna z nejdůležitějších vlastností je odolnost vůči teplotám. Mnoho PTFE pásů může dlouhodobě pracovat až kolem 260 °C (500 °F) a některé typy zvládnou krátkodobě i asi 300 °C. To je důležité pro zařízení jako jsou tepelné svařovačky, pece a sušárny.

Pásy si drží tvar, méně se deformují a nesmršťují jako řada jiných materiálů. Rozsah použití je široký, zhruba od -190 °C do +260 °C, takže se hodí i pro kryogenní mrazení. Nad asi 260 °C se ale PTFE začne rozkládat a může uvolňovat škodlivé výpary, proto je potřeba dodržet limity a mít dobré odvětrání.

Nepřilnavý povrch a nízký koeficient tření

PTFE je známé tím, že se na něj většina věcí nechytá. Je to dané nízkou povrchovou energií a hladkým, málo reaktivním povrchem. Díky tomu se nepřilepují lepivé směsi, zbytky potravin (těsto, čokoláda), inkousty ani roztavené plasty. To pomáhá tam, kde je potřeba, aby výrobek šel z pásu snadno dolů a aby se netvořily nánosy.

Druhá část je nízké tření (u PTFE klidně kolem 0,08). To snižuje odpor, zmenšuje opotřebení stroje a může snížit spotřebu energie. V praxi to často znamená méně údržby, méně odpadu a stabilnější provoz.

Chemická odolnost a stálost vůči agresivním médiím

PTFE je chemicky stabilní materiál. Odolává silným kyselinám, zásadám, rozpouštědlům a dalším agresivním látkám, často i při vyšších teplotách. Díky tomu se pás v náročném prostředí nerozpadá a neztrácí vlastnosti tak rychle jako jiné materiály.

To je užitečné v chemickém průmyslu, farmacii i potravinářství, kde se často pracuje s látkami, které běžné materiály poškozují. U pásů s některými plnidly (např. uhlík, bronz) ale může být odolnost vůči určitým oxidačním činidlům o něco nižší, a je dobré to při výběru prověřit.

Mechanická pevnost a životnost díky výztuži

Čisté PTFE má slabší mechanickou pevnost a může se rychleji obrušovat. Výztuž (sklo, aramid) a plnidla (uhlík, bronz) zvyšují pevnost, tuhost a odolnost proti oděru i tlaku.

Pás pak lépe drží rozměr i při teple a dynamickém zatížení, a omezí se creep. Často se také používají zesílené okraje (lemování, prošití), které snižují třepení. Výsledkem je materiál, který snese teplo i chemii a zároveň vydrží dlouhodobé mechanické namáhání, takže se méně často mění.

Typy výztužených PTFE pásů a jejich vhodnost pro různé aplikace

Výztužené PTFE pásy existují v několika provedeních. Rozdíly jsou v konstrukci a typu výztuže, aby pás seděl na konkrétní podmínky.

Plné (kompaktní) pásy z PTFE se skleněnou nebo aramidovou výztuží

Plné PTFE pásy mají nosnou tkaninu (často sklo nebo aramid) úplně potaženou PTFE vrstvou. Díky tomu mají dobrou pevnost, stabilní rozměr a dlouhou životnost. Plný povlak dává velmi dobrý nepřilnavý povrch a vysokou chemickou odolnost.

Používají se tam, kde je důležitý čistý povrch a ochrana před agresivními látkami. Často jsou ve strojích na balení a tepelné svařování, kde je potřeba hladký povrch pro stabilní svary, nebo jako izolační vrstva třeba v letectví. Existují i samolepicí varianty pro snadnější montáž na topné lišty a podobné části.

Teplotní rozsahy se liší podle nosné vrstvy:

• skleněná tkanina: zhruba -150 °C až +260 °C,
• aramidová vlákna: zhruba -73 °C až +220 °C (často výhoda ve flexibilitě a odolnosti při ohybu).

Síťované PTFE pásy pro lepší proudění vzduchu

Síťované PTFE pásy jsou určené pro procesy, kde je potřeba, aby vzduch a vlhkost mohly procházet skrz pás. Nosná vrstva bývá skleněná, kevlarová nebo kombinovaná tkanina a má otevřená oka (často 0,5 až 10 mm). PTFE povlak dodává nepřilnavost a chemickou odolnost.

Díky otevřené struktuře může horký nebo chladicí vzduch procházet přímo skrz pás. To je vhodné pro sušení, vytvrzování a chlazení, často se zkrátí doba procesu a zvýší výkon linky. Použití je běžné například:

• sušicí pece v textilu,
• sušení a dehydratace potravin,
• vytvrzovací tunely pro sítotisk,
• smršťovací tunely na balicích linkách.

Typické rozměry: tloušťka často 0,2 až 1,35 mm a šířka zhruba 300 až 4200 mm.

Speciální vícevrstvé varianty a jejich unikátní vlastnosti

Pro hodně náročné provozy existují laminované a vícevrstvé PTFE pásy. Jsou dělané tak, aby lépe snášely oděr, propíchnutí a působení olejů nebo tuků. To může snížit náklady na výměny a prodloužit životnost.

V těchto variantách se mohou používat kevlarové a nomexové fólie vhodné pro styk s potravinami, které dobře snášejí vlhkost i páru. Některé typy mohou mít i povrchovou úpravu EDROCK™, která zvyšuje odolnost. Smyslem je spojit materiály tak, aby pás držel dobrý nepřilnavý povrch, ale přitom vydržel víc v mechanicky náročných podmínkách.

Nejčastější průmyslové aplikace pásů z PTFE s výztuží

Díky kombinaci teplotní odolnosti, chemické stálosti, nepřilnavosti a pevnosti se tyto pásy používají v mnoha oborech.

Dopravníkové a vodící pásy v potravinářském průmyslu

V potravinářství jsou PTFE pásy důležité kvůli nepřilnavosti a hygieně. Používají se na dopravníky, skluznice a válečky, aby se na nich nedržely zbytky potravin (těsto, cukrovinky, koblihy, čokoláda). Výroba tak běží plynuleji a čištění je rychlejší, což pomáhá plnit hygienické požadavky (např. ES 1935/2004 a FDA). Na PTFE se také méně drží nečistoty a bakterie, což podporuje bezpečnost potravin a stabilní kvalitu.

Pásy se používají třeba při výrobě tortill, pita chleba, pizza základů a dalších plochých chlebů, kde je kontakt s horkem a lepivým těstem běžný. Uplatní se i v kryogenním zmrazování až k velmi nízkým teplotám. Díky netoxičnosti a schválení pro styk s potravinami jde o ověřené řešení.

Použití v balicích, sušicích a vytvrzovacích strojích

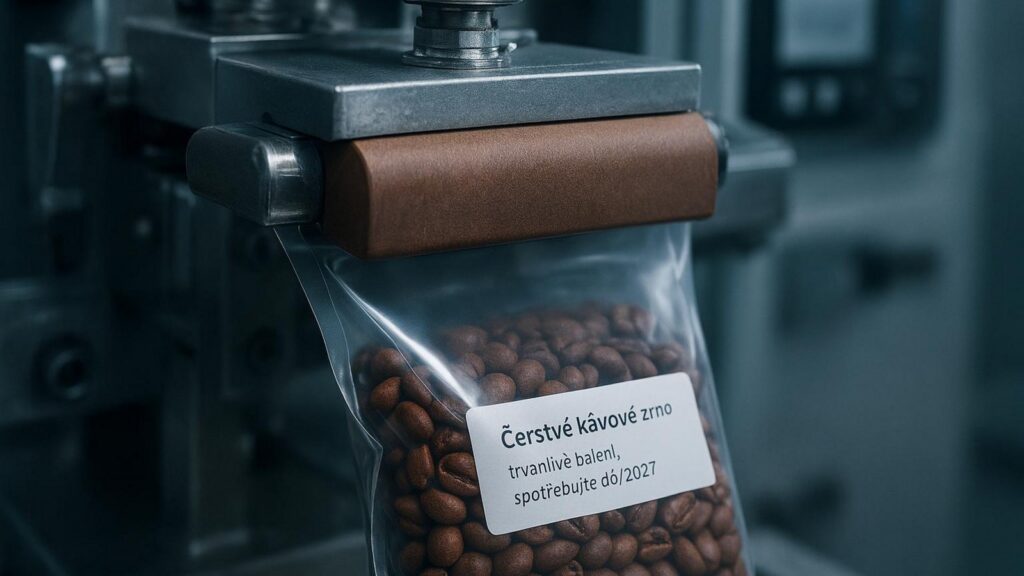

V balicích strojích, hlavně u tepelného svařování, jsou PTFE pásy často nutnost. PTFE páska se lepí na topné lišty nebo dráty a brání přilepení roztaveného plastu či fólie. Díky tomu jsou svary čisté, stabilní a části stroje vydrží déle. Bez PTFE ochrany by se rychle tvořily nánosy, klesla by kvalita svaru a rostlo by opotřebení.

V sušárnách a vytvrzovacích tunelech se často používají síťované PTFE pásy. Propouštějí horký vzduch, takže sušení a vytvrzení bývá rychlejší. Ve smršťovacích tunelových dopravnících zase pomáhají, aby se obalový materiál nepřilepil a linka běžela bez zadrhávání.

Aplikace v chemickém průmyslu a elektroizolaci

V chemickém průmyslu se PTFE používá tam, kde jsou agresivní látky. Pásy a další díly z PTFE slouží pro těsnění a výstelky potrubí a ventilů, často i při kontaktu se silnými kyselinami, zásadami a rozpouštědly. Ve farmacii se uplatňují i pro čistou přepravu kapalin, kde je důležitá inertnost materiálu.

PTFE má také velmi dobré izolační vlastnosti a snáší teplo, takže se používá jako izolace v elektrických zařízeních. Najdete ho v transformátorech, vysokofrekvenční elektronice, při výrobě desek plošných spojů i při pájení, kde chrání citlivé části před teplem. Nehořlavost navíc zvyšuje bezpečnost, což je důležité třeba u kabelových svazků v letadlech. V letectví také chrání díly vystavené vysokým teplotám (např. u motorů a výfuků) – dodavatelé jako EDER nabízejí PTFE pásy a komponenty přizpůsobené právě těmto náročným chemickým i elektrotechnickým aplikacím.

Hlavní výhody použití výztužených PTFE pásů v průmyslových procesech

Pořízení výztužených PTFE pásů se v praxi často vrátí díky delší životnosti, menší údržbě a stabilnímu provozu.

Snížení nákladů na údržbu a prodloužení životnosti zařízení

Velký přínos je menší potřeba údržby a delší životnost stroje. Nepřilnavý povrch brání usazování zbytků, takže je méně čištění a ručních zásahů. U svařovacích jednotek PTFE páska brání lepení roztavených fólií na topné části, a tím prodlužuje životnost těchto dílů.

PTFE také dobře snáší opakované zahřívání a ochlazování a v chemicky náročném prostředí se nerozpadá tak rychle jako jiné materiály. To znamená méně výměn, méně odstávek a nižší náklady během životnosti stroje. Pořizovací cena může být vyšší, ale dlouhá výdrž a stabilní výkon často přinesou úsporu v delším čase.

Zvýšení efektivity výroby a minimalizace prostojů

PTFE pásy pomáhají zrychlit výrobu a snížit prostoje. Díky nepřilnavosti a nízkému tření běží procesy hladce. V balicích strojích to znamená rychlejší oddělení zatavených obalů a lepší průchodnost linky. Bez PTFE ochrany se na těsnicích plochách tvoří nánosy, které zpomalují výrobu a zhoršují kvalitu.

V dopravnících nízké tření snižuje odpor, takže pohon má menší zátěž a spotřeba energie může klesnout. Antistatické varianty navíc omezují potíže se statickou elektřinou v balení, což pomáhá s vedením produktu a snižuje chyby v poloze. Stabilní vlastnosti pásu také snižují počet nečekaných poruch.

Minimalizace ztrát díky vysoké odolnosti a spolehlivosti

Dlouhá životnost a stabilní výkon znamenají méně výměn a odstávek a méně práce na servisu. Nepřilnavost a chemická odolnost snižují odpad, protože se méně výrobků znehodnotí přilepením nebo chemickým působením. Když je méně poruch a kvalita výstupu je stabilní, klesají i náklady na přepracování a počet zmetků. U vícevrstvých pásů je navíc často lepší odolnost proti oděru a propíchnutí, což může náklady snížit ještě víc.

Jak vybrat správný typ výztuženého PTFE pásu pro konkrétní použití

Správná volba pásu má velký vliv na výkon i životnost. Nestačí vybrat „jakýkoli PTFE pás“, je potřeba sladit parametry s tím, jak bude pás používaný.

Důležité parametry: šířka, tloušťka, typ spojení, druh výztuže

Při výběru se zaměřte hlavně na:

• Šířku pásu: musí sedět na dopravník, aby pás měl oporu a nesjížděl.
• Tloušťku: ovlivňuje pevnost a ohebnost; volí se podle zatížení a poloměrů ohybu.
• Délku a provedení: nekonečný pás vs. pás se spojem podle konstrukce stroje a montáže.
• Typ spoje: přesahový, tupý nebo zkosený (liší se pevností a plynulostí chodu).
• Zesílení okrajů: lemování nebo prošití pomáhá proti třepení.
• Typ výztuže:
• sklo pro vysoké teploty (až cca 260 °C),
• Kevlar/Nomex pro vyšší flexibilitu a lepší chování při ohybu (až cca 220 °C),
• síťovina pro průchod vzduchu,
• plná fólie pro hladký a uzavřený povrch.
• Vedení pásu: antistatická úprava, okrajové profily nebo vodicí prvky pomáhají držet pás v ose.

Kvalita materiálu, certifikace a podpora od výrobce

Vedle parametrů je důležitá i kvalita dodavatele. Certifikace jako ISO 9001 ukazuje, že výroba je řízená a opakovatelná. Důležité jsou také zkušenosti s fluoroplastovými pásy a vybavení pro přesné řezání a zpracování.

Zkušený výrobce (např. EDER s více než 35 lety praxe a postavením jednoho z významných evropských výrobců) umí dodat správné provedení spoje, zesílení okrajů a pás, který bude dlouho fungovat. Dobrý dodavatel také doporučí vhodné řešení podle teplot, zatížení, napnutí, typu produktu, chemického kontaktu i požadavků na styk s potravinami. To pomáhá udržet stabilní výrobu a prodloužit životnost zařízení.

Doporučené postupy pro údržbu a prodloužení životnosti PTFE pásů s výztuží

PTFE pásy vydrží hodně, ale správná montáž a pravidelná péče mají velký vliv na to, jak dlouho budou fungovat bez problémů.

Správná instalace a napínání pásu

Základ je správná instalace. Napínejte pás jen tolik, kolik je potřeba. Přílišné napnutí může poškodit pás i nosnou vrstvu a způsobit rychlejší opotřebení.

Zkontrolujte také, že válečky jsou rovnoběžné a nejsou prohnuté. Když nejsou, pás se opotřebuje nerovnoměrně a hůř se vede, což zkracuje jeho životnost. Oporu pod pásem nastavte podle hmotnosti produktu a tepelné roztažnosti, aby se pás neprověšoval.

U úzkých pásů nebo při vysokých rychlostech pomáhají okrajová vedení a sledovací prvky, které drží pás ve správné dráze a chrání okraje. Dobrá instalace a přesné seřízení jsou základ pro plynulý chod a dlouhou výdrž.

Postupy čištění a pravidelné kontroly stavu pásu

Pravidelně kontrolujte spoj a hrany pásu (třepení, opotřebení). Když se objeví poškození, je lepší jednat hned, aby se problém nerozšířil.

Povrch pásu čistěte od zbytků materiálu. Díky nepřilnavosti bývá čištění rychlé, takže údržba netrvá tak dlouho. Důležitá je i pravidelná kontrola vedení pásu. Když pás běží mimo osu, výrazně to zkrátí životnost. Pokud se pás viditelně prodlužuje, zhoršuje se povlak nebo je poškozená nosná vrstva, je lepší pás vyměnit včas a předejít nečekaným odstávkám.

Často kladené otázky a tipy k používání výztužených PTFE pásů

U těchto pásů se často opakují podobné dotazy. Když se vyjasní, je jednodušší pás správně použít v praxi.

Proč jsou výztužené PTFE pásy vhodnější než klasické dopravní pásy

Pro náročné provozy bývají výztužené PTFE pásy vhodnější než pryž nebo PVC. Hlavní důvody jsou:

• vyšší teplotní odolnost (běžně až cca 260 °C) a funkce i v hlubokém mrazu (kolem -190 °C),
• přirozeně nepřilnavý povrch bez nátěrů, které se časem ošoupou,
• velmi dobrá chemická odolnost,
• jednodušší čištění a méně odstávek díky nízkému tření a nepřilnavosti.

Jaká jsou omezení výztužených PTFE pásů v praxi

PTFE pásy mají i limity:

• Teplota: nad zhruba 260 °C se PTFE začne rozkládat a může uvolňovat škodlivé výpary, proto je potřeba dodržet limity a větrání.
• Mechanika: čisté PTFE má nižší pevnost a rychleji se obrušuje, proto se používá výztuž (sklo, aramid, uhlík, bronz), která zlepší pevnost a omezí creep.
• Chemie u plniv: u některých plniv (uhlík, bronz) může být odolnost vůči určitým oxidačním činidlům o něco nižší než u čistého PTFE.
• Cena: pořizovací cena bývá vyšší, ale často se vrátí díky delší životnosti a menším odstávkám.

Jsou pásy z PTFE s výztuží vhodné do potravinářství a chemie

Ano. V potravinářství je čisté (virgin) PTFE zdravotně nezávadné a může splnit požadavky pro styk s potravinami (ES 1935/2004, FDA). Nepřilnavost a snadné čištění pomáhají udržet hygienu a snižují riziko kontaminace.

V chemickém průmyslu je PTFE ceněné pro vysokou odolnost vůči kyselinám, zásadám, rozpouštědlům a dalším agresivním látkám, často i při vyšších teplotách. Důležité je jen vybrat správný typ výztuže a případných plniv podle konkrétní chemie a mechanického zatížení.

Přínosy výztužených PTFE pásů pro moderní průmyslovou výrobu

Pásy z PTFE s výztuží nejsou jen „další díl“ do linky. Pro mnoho firem jsou dlouhodobou investicí, protože pomáhají zlepšit stabilitu výroby, čistotu procesu a omezit odstávky.

Tyto materiály umožňují provozy, které by s běžnými pásy byly velmi těžké nebo nemožné, hlavně kvůli teplotám, chemii nebo lepivým produktům. Když proces běží stabilně a bez častých zásahů, roste i kvalita výstupu.

Velkou roli hraje i udržitelnost: delší životnost znamená méně odpadu z opotřebených dílů. Plynulejší chod a nižší tření mohou snížit spotřebu energie, což je výhodné finančně i z hlediska dopadu na životní prostředí.

Vývoj PTFE materiálů pokračuje a na trhu se objevují nové typy a úpravy pro další procesy. Díky tomu zůstávají pásy z PTFE s výztuží důležitou součástí sušicích, vytvrzovacích, balicích i dalších náročných systémů. Dávají stabilní výkon v těžkých podmínkách a často přinášejí vyšší produktivitu, nižší náklady a čistší provoz.
